Cyclo-Filtre DN 400

Séparateur hydrodynamique par déflexion continue

Fonction:

Système permettant de maximiser le retrait des matières en suspension (MES), et les débris flottants de l'eau de ruissellement avant son rejet vers une cuve ou un exutoire.

Fonctionnement:

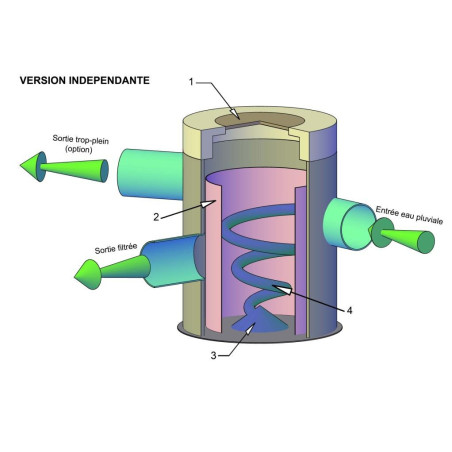

- les eaux de pluie entrent dans le filtre par le conduit d'entrée,

- le positionnement tangentiel du conduit d'entrée contraint l'eau à un mouvement circulaire créant un écoulement tourbillonnaire contre les parois du filtre,

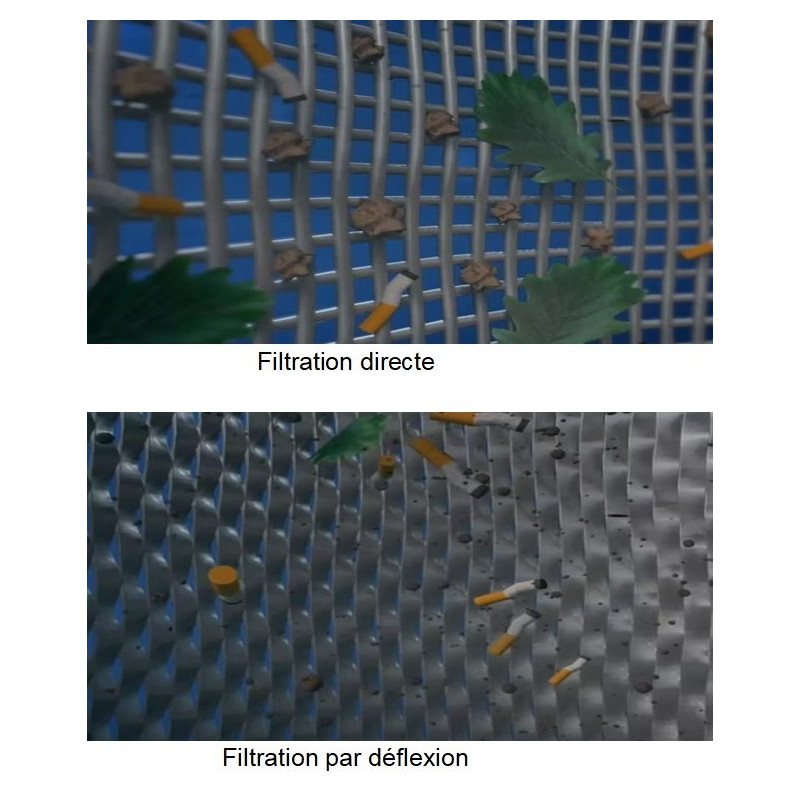

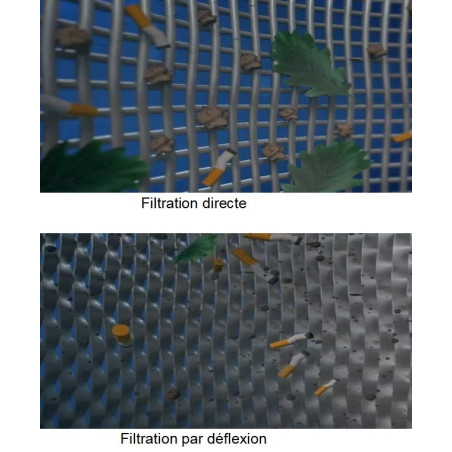

- les débris flottants sont maintenus au centre de la grille de séparation; sa conception unique redirige les débris au centre du vortex, empêchant le colmatage à long terme,

- le Vortex créé par le mouvement de l'eau force les sédiments à se diriger vers la réserve de stockage, où ils seront retenus,

- l'eau est filtrée en passant à travers la grille de séparation,

- la surface de filtration est très importante en raison de sa forme cylindrique,

- les débris seront retirés périodiquement grâce à un accès aisé en partie supérieure,

Caractéristiques:

- corps spiralé en acier S250GD-Z725,

- ondulations extérieures favorisant la cohésion avec le sol compacté,

- grille de séparation en inox,

- pré équipement de joints type,

- rehausse et plaque de visite non fournies,

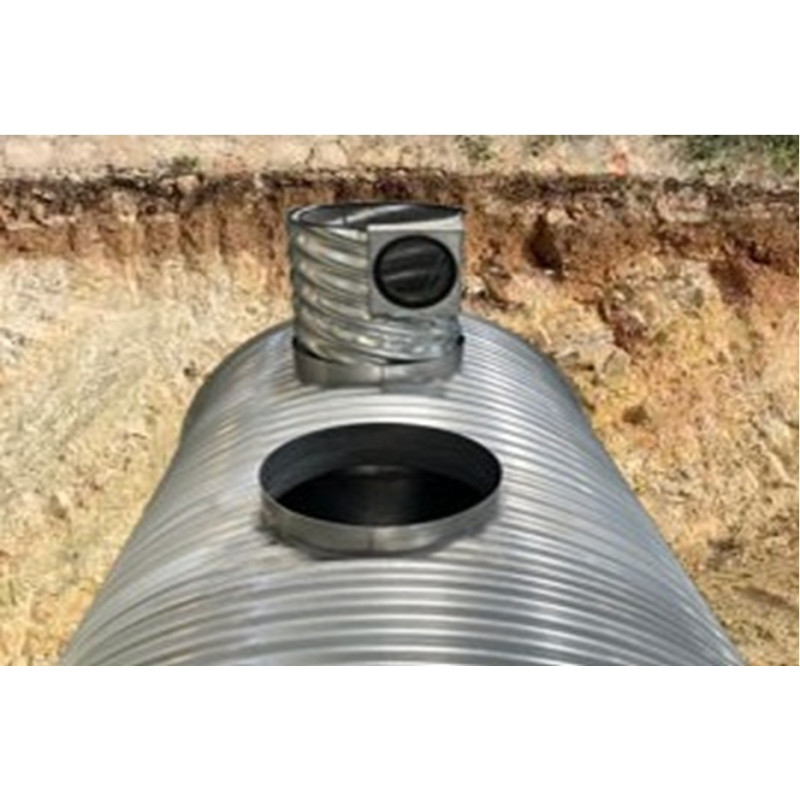

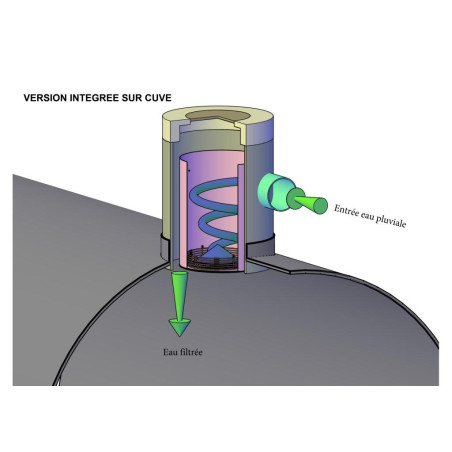

- diamètre extérieur 1m pour version indépendante et 0.8m en verision intégrée,

- hauteur 1.2m maxi,

- entrée D 315 mm: débit max 80 L/s,

- sortie D 400 mm: débit max 140 L/s,

- produit sur mesure,
